問：貨架立柱組底部剪力引起的橫向彎矩特別大，立柱的抗彎強度校核都通不過，更別提壓彎組合校核了。有沒有什么方法解決？

答：

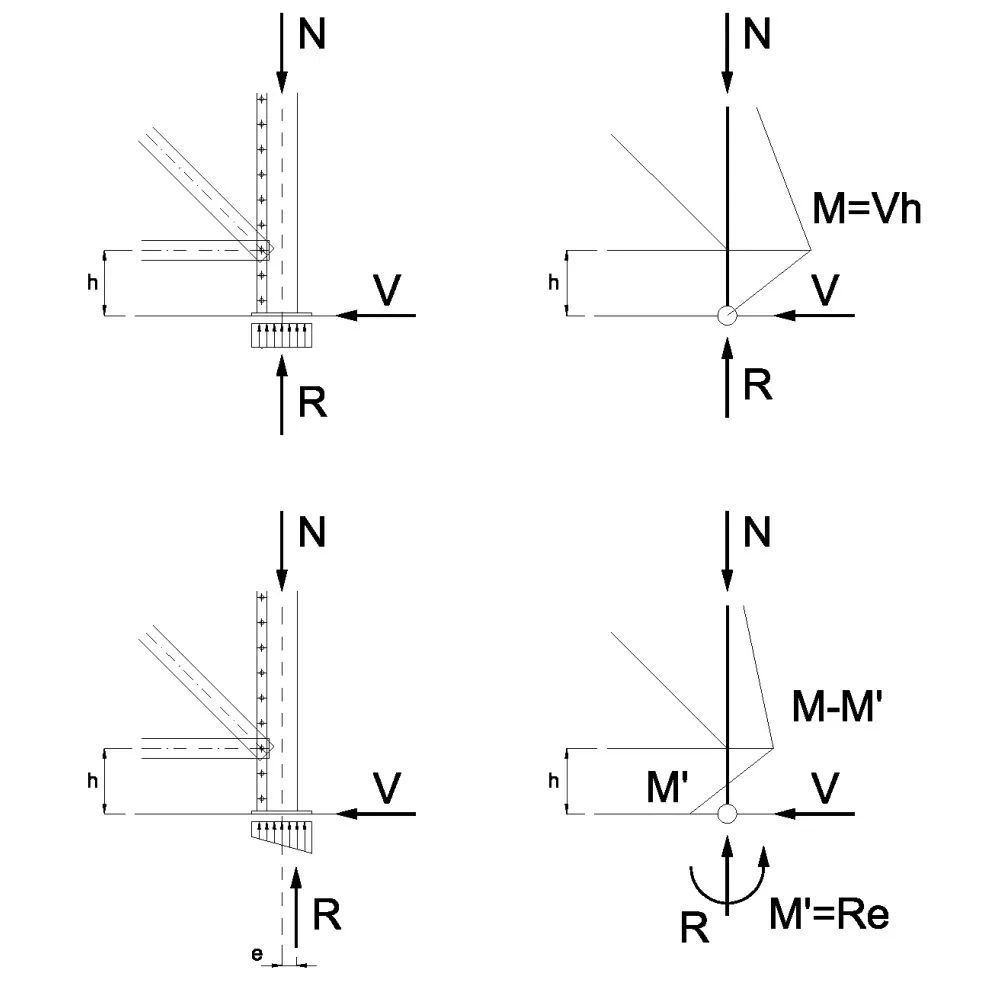

問題，如下圖所示。

當沿立柱組方向的柱腳設為鉸接時，立柱在第一根橫撐位置的彎矩M可以簡單地由立柱底部剪力V與高度h的乘積獲得。由于地震引起的底部剪力V都很大，因此在彎矩M作用下立柱截面可能就屈服了。這種情況對應的柱腳底板下部的反力為均勻分布，立柱軸力N與柱腳反力R同軸，因此柱腳處彎矩為零。

我們可以允許柱腳彎矩進行重分布，即認為柱腳底板下部的反力非均勻分布，立柱軸力N與柱腳反力R存在偏心e，這樣柱腳存在彎矩M'=Re，從而降低第一根橫撐處的立柱彎矩至M-M’。柱腳彎矩重分布的前提是結構是靜定的，可以設置沿立柱組方向的柱腳剛度為EI/h，從而計算柱腳處的彎矩M’，其中EI為立柱沿立柱組方向的彎曲剛度。
